بوسترپمپ هوشمند ، یکی از مهمترین و کارآمدترین سیستمهای پمپاژ در تامین فشار مناسب برای شبکههای آبرسانی محسوب میشوند. این سیستمها از چند پمپ مشابه تشکیل شدهاند که به صورت موازی با یکدیگر کار میکنند تا فشار و حجم آب مورد نیاز در شبکههای مختلف، اعم از ساختمانی، صنعتی و تجاری، تامین شود.
استثنای این قاعده، بوسترپمپهای آتشنشانی هستند که به دلیل شرایط و نیازهای خاص خود، ساختاری متفاوت دارند.
نحوه کار بوسترپمپ هوشمند
برای درک بهتر عملکرد بوسترپمپها، یک بوسترپمپ سه خطی را در نظر بگیرید که دارای سه پمپ است. این بوسترپمپها به گونهای طراحی شدهاند که بتوانند با تغییرات در تقاضای آب و شرایط شبکه، به صورت هوشمند عمل کنند.
حالت اول
- حالت دور متغیر (Variable Speed): در ابتدا، پمپ اول به صورت دور متغیر وارد مدار میشود. این پمپ با استفاده از یک درایو فرکانس متغیر (VFD)، میتواند سرعت چرخش خود را به طور دقیق تنظیم کند. زمانی که تقاضای آب کم است، پمپ با سرعت پایین کار میکند و در صورت افزایش تقاضا، سرعت چرخش آن نیز افزایش مییابد. به این ترتیب، پمپ اول میتواند فشار مورد نیاز را تامین کند بدون اینکه انرژی زیادی مصرف شود.
- حالت دور ثابت(Fixed Speed) : اگر شرایط به گونهای باشد که پمپ اول به حداکثر سرعت خود برسد و هنوز فشار مورد نیاز تامین نشده باشد، پمپ دوم به صورت دور ثابت وارد مدار میشود. این پمپها معمولاً با سرعت ثابت کار میکنند و وقتی به مدار اضافه میشوند، میتوانند حجم آب بیشتری را تامین کنند. اگر حتی با اضافه شدن پمپ دوم نیز فشار مورد نیاز تامین نشود، پمپ سوم نیز به صورت دور ثابت وارد مدار میشود تا به تامین فشار کمک کند.
- تنظیمات هوشمند: بوسترپمپهای هوشمند از سیستمهای کنترل پیشرفتهای بهره میبرند که میتوانند شرایط شبکه را به صورت مداوم پایش کنند و بر اساس آن، عملکرد پمپها را تنظیم کنند. این سیستمها معمولاً از حسگرهای فشار و جریان استفاده میکنند تا بتوانند به دقت نیاز شبکه را تشخیص دهند و به موقع پمپها را فعال یا غیرفعال کنند. این قابلیتها باعث میشود که سیستم بوسترپمپ بتواند به صورت بهینه و با مصرف کمترین میزان انرژی، نیازهای شبکه را تامین کند.
حالت دوم

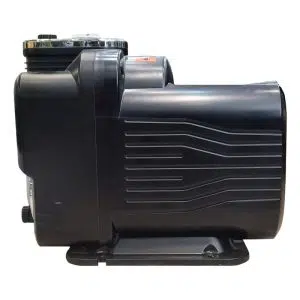

بوسترپمپ هوشمند
- شروع کار پمپ اول: در این حالت، پمپ اول به صورت دور متغیر وارد مدار میشود. این پمپ با استفاده از یک درایو فرکانس متغیر (VFD) قادر است سرعت چرخش خود را به طور دقیق تنظیم کند. پمپ اول بر اساس تقاضای آب و فشار مورد نیاز، سرعت خود را تنظیم میکند. اگر تقاضای آب کم باشد، پمپ با سرعت پایین کار میکند و در صورت افزایش تقاضا، سرعت چرخش آن افزایش مییابد تا بتواند فشار مورد نظر را تامین کند.
- اضافه شدن پمپهای دوم و سوم: در صورتی که پمپ اول به حداکثر سرعت خود برسد و هنوز فشار مورد نیاز تامین نشده باشد، پمپ دوم نیز به صورت دور متغیر وارد مدار میشود. پمپ دوم نیز مانند پمپ اول، با استفاده از درایو فرکانس متغیر، سرعت خود را تنظیم میکند تا به تامین فشار کمک کند. این فرآیند در صورت نیاز، با اضافه شدن پمپ سوم نیز ادامه پیدا میکند.
- تنظیم دقیق فشار: در این حالت، هر پمپ به صورت جداگانه و با استفاده از درایو فرکانس متغیر، سرعت خود را تنظیم میکند تا به طور دقیق فشار مورد نیاز تامین شود. این قابلیت باعث میشود که سیستم بتواند به صورت دینامیک و با توجه به تغییرات تقاضای آب، عملکرد خود را تنظیم کند.
- خروج تدریجی پمپها از مدار: وقتی فشار به حد مورد نظر برسد، پمپهای دوم و سوم به ترتیب از مدار خارج میشوند. این فرآیند به این صورت است که ابتدا پمپ سوم سرعت خود را کاهش میدهد و سپس از مدار خارج میشود. در صورتی که فشار همچنان در حد مطلوب باقی بماند، پمپ دوم نیز به تدریج سرعت خود را کاهش داده و از مدار خارج میشود. در نهایت، تنها پمپ اول باقی میماند که به صورت دور متغیر کار میکند و فشار را در حد مورد نظر نگه میدارد.
ویژگی های این حالت:
– دقت بالا در تنظیم فشار: به دلیل استفاده از درایوهای فرکانس متغیر برای هر پمپ، سیستم میتواند به طور دقیق فشار مورد نیاز را تامین کند.
– کاهش نوسانات فشار: با تنظیم دقیق دور پمپها، نوسانات فشار در شبکه به حداقل میرسد که باعث پایداری بیشتر سیستم میشود.
– افزایش عمر مفید پمپها: کاهش تعداد دفعات روشن و خاموش شدن پمپها و تنظیم دقیق دور آنها، فشار کمتری به قطعات مکانیکی وارد میکند و عمر مفید پمپها را افزایش میدهد.
– هزینه بالا: این حالت به دلیل نیاز به درایو فرکانس متغیر برای هر پمپ، گرانترین حالت است. هر پمپ نیاز به یک درایو دارد که هزینه سیستم را افزایش میدهد.
– پیچیدگی بیشتر: استفاده از درایوهای متعدد باعث پیچیدگی بیشتر در طراحی و نگهداری سیستم میشود که نیازمند دانش فنی و تخصصی برای مدیریت آن است.
استفاده از بوسترپمپهای هوشمند با قابلیت تنظیم دور متغیر برای هر پمپ، امکان تامین دقیق و پایدار فشار در شبکههای آبرسانی را فراهم میکند. با این حال، این سیستمها به دلیل نیاز به درایوهای متعدد و هزینه بالای آنها، بیشتر در کاربردهای خاص و مهم که نیاز به دقت و پایداری بالایی دارند، مورد استفاده قرار میگیرند.
در نهایت، انتخاب بین حالتهای مختلف عملکرد بوسترپمپها بستگی به نیازها و شرایط خاص هر شبکه دارد.
خرید رله هوشمند
حالت Change over
در پروژههای آبرسانی برای کاهش هزینهها و افزایش کارایی، از سیستم “change over” استفاده میکنیم که امکان کنترل دور متغیر همه پمپها را با استفاده از یک درایو فراهم میکند. این روش اقتصادی و موثر به شرح زیر عمل میکند:
- ورود پمپ اول به مدار: در ابتدا، پمپ اول با استفاده از درایو فرکانس متغیر وارد مدار میشود. این پمپ سرعت خود را به تدریج افزایش میدهد تا به دور نامی خود برسد. در این مرحله، پمپ اول تلاش میکند تا فشار مورد نیاز را تامین کند.
- چنج کردن پمپ اول به برق شهر: اگر پمپ اول به دور نامی خود برسد و هنوز فشار مورد نظر تامین نشده باشد، پمپ اول از درایو جدا شده و به برق شهر متصل میشود. این فرآیند به اصطلاح “change over” نامیده میشود. سپس، پمپ دوم با استفاده از درایو وارد مدار میشود و سرعت خود را افزایش میدهد تا فشار مورد نیاز تامین شود.
- تکرار فرآیند برای پمپهای بعدی: این روند برای پمپهای بعدی نیز تکرار میشود. هر پمپ به نوبت با استفاده از درایو وارد مدار میشود و پس از رسیدن به دور نامی، به برق شهر منتقل میشود. این فرآیند تا زمانی ادامه مییابد که فشار مورد نیاز تامین شود یا تمامی پمپها وارد مدار شوند.
مزایای استفاده از سیستم change over
بوسترپمپ هوشمند
- کاهش هزینهها: با استفاده از یک درایو برای تمامی پمپها، هزینههای مربوط به تجهیزات و نصب به طور قابل توجهی کاهش مییابد.
- افزایش کارایی: این سیستم به بهینهسازی عملکرد بوسترپمپها کمک میکند و با تنظیم دقیق سرعت پمپها، فشار مورد نیاز به طور موثر تامین میشود.
- افزایش عمر مفید پمپها: با جلوگیری از استهلاک بیش از حد یک پمپ خاص و استفاده یکنواخت از تمامی پمپها، عمر مفید تجهیزات افزایش مییابد.
استفاده از سیستم change over در پروژههای آبرسانی به عنوان یک راهکار اقتصادی و کارآمد شناخته میشود. این سیستم نه تنها هزینههای اولیه را کاهش میدهد، بلکه با بهرهگیری از کنترل هوشمند، کارایی و عمر مفید بوسترپمپها را نیز بهبود میبخشد.
در نهایت، این روش میتواند به عنوان یک راهحل موثر برای تامین فشار پایدار و بهینه در شبکههای آبرسانی مورد استفاده قرار گیرد.
مزایای استفاده از بوسترپمپهای هوشمند
– کاهش مصرف انرژی: به دلیل استفاده از درایوهای فرکانس متغیر و تنظیم دقیق دور پمپها، مصرف انرژی به حداقل میرسد.
– افزایش عمر مفید پمپها: با کاهش تعداد دفعات روشن و خاموش شدن پمپها و تنظیم دقیق دور آنها، فشار کمتری به قطعات مکانیکی وارد میشود که این امر باعث افزایش عمر مفید پمپها میشود.
– تامین پایدار فشار: سیستمهای هوشمند بوسترپمپ میتوانند به صورت مداوم فشار مورد نیاز را تامین کنند و از نوسانات شدید فشار جلوگیری کنند.
– کاهش هزینههای نگهداری: با کاهش استهلاک و افزایش عمر مفید پمپها، هزینههای مربوط به نگهداری و تعمیرات نیز کاهش مییابد.
در مجموع، بوسترپمپهای هوشمند به عنوان یکی از کارآمدترین و موثرترین راهحلها برای تامین فشار مورد نیاز در شبکههای آبرسانی شناخته میشوند. این سیستمها با بهرهگیری از تکنولوژیهای پیشرفته، میتوانند به صورت بهینه و با کمترین هزینه، نیازهای شبکه را تامین کنند و از مشکلات ناشی از نوسانات فشار جلوگیری کنند.
بهینه سازی عملکرد بوسترپمپ ها با استفاده از کنترل هوشمند
یکی از وظایف مهم سیستم کنترل هوشمند بوسترپمپها این است که ترتیب ورود پمپها به مدار را به طور مداوم تغییر دهد. این تغییرات به منظور جلوگیری از استهلاک بیش از حد یک پمپ خاص و افزایش عمر مفید تمامی پمپها انجام میشود. در واقع، سیستم کنترل هوشمند به گونهای برنامهریزی شده است که پمپها به نوبت و به صورت یکنواخت وارد مدار شوند.
به این منظور برای بهینهسازی عملکرد بوسترپمپها و جلوگیری از استهلاک نامتعادل پمپها، باید ساعت کاری برای پمپها تعیین شود. این تنظیمات باعث میشود که تمامی پمپها به صورت یکنواخت و منظم کار کنند، که این امر موجب افزایش عمر مفید سیستم و کاهش هزینههای نگهداری میشود.
این فرآیند به دو روش اصلی انجام میشود: روش “off changing” و روش “time changing”
بوسترپمپ هوشمند
روش Off changing :
این روش، ترتیب ورود پمپها به مدار به گونهای تنظیم میشود که پس از هر بار رسیدن به فشار مورد نیاز و خاموش شدن، نوبت پمپ بعدی برای شروع به کار میرسد. به عبارت دیگر، اگر پمپ اول یک بار کار کرده و به فشار مورد نظر رسیده و سپس خاموش شده باشد، در نوبت بعدی که نیاز به پمپاژ دوباره باشد، پمپ دوم وارد مدار میشود. این ترتیب به صورت دورانی ادامه پیدا میکند.
مراحل کارکرد در روش Off Changing
- پمپ اول وارد مدار میشود و به دور نامی خود میرسد تا فشار مورد نیاز تامین شود.
- پس از تامین فشار و رسیدن به حالت خاموشی، پمپ اول از مدار خارج میشود.
- در صورت نیاز به پمپاژ مجدد، پمپ دوم وارد مدار میشود.
- این چرخه به طور مداوم ادامه مییابد، به طوری که هر پمپ پس از هر بار کارکرد، نوبت خود را به پمپ بعدی میدهد.
ویژگی های روش Off changing
– توزیع یکنواخت استهلاک: این روش باعث میشود که تمامی پمپها به صورت یکنواخت استفاده شوند و استهلاک به طور مساوی بین آنها توزیع شود.
– کاهش هزینههای نگهداری: با کاهش استهلاک نامتعادل و افزایش عمر مفید پمپها، هزینههای نگهداری و تعمیرات کاهش مییابد.
– پیچیدگی در مدیریت: نیاز به سیستم کنترلی پیچیدهتر برای مدیریت نوبتدهی پمپها وجود دارد.
– احتمال تأخیر در تامین فشار: ممکن است در زمان تغییر نوبت پمپها، تأخیری در تامین فشار مورد نیاز ایجاد شود.
روش Time Changing
در این روش، پمپها بر اساس یک زمان مشخص وارد مدار و از مدار خارج میشوند. به عنوان مثال، پس از یک بازه زمانی مشخص مثل ده یا بیست دقیقه، پمپ دیگری وارد مدار میشود و پمپ قبلی از مدار خارج میشود. این تغییرات زمانی به صورت مداوم انجام میشود تا تمامی پمپها به طور یکنواخت کار کنند.
مراحل کارکرد در روش Time Changing
- پمپ اول وارد مدار میشود و به دور نامی خود میرسد تا فشار مورد نیاز تامین شود.
- پس از گذشت زمان مشخصی (مثلاً ده یا بیست دقیقه)، پمپ دوم وارد مدار میشود و پمپ اول از مدار خارج میشود.
- این چرخه زمانی به طور مداوم ادامه مییابد، به طوری که پس از گذشت هر بازه زمانی مشخص، پمپ بعدی وارد مدار میشود و پمپ قبلی از مدار خارج میشود.
ویژگی های روش Time changing
– توزیع یکنواخت استهلاک: این روش نیز باعث توزیع یکنواخت استهلاک بین پمپها میشود.
– پایداری در تامین فشار: با تنظیم زمانهای تغییر، میتوان از نوسانات شدید فشار جلوگیری کرد و فشار مورد نیاز را به طور پایدار تامین کرد.
– مدیریت سادهتر: زمانبندی دقیق برای تغییر پمپها میتواند مدیریت و نگهداری سیستم را سادهتر کند.
– نیاز به تنظیم دقیق زمان: تنظیم دقیق زمانهای تغییر برای جلوگیری از نوسانات فشار و اطمینان از کارکرد بهینه سیستم ضروری است.
– پیچیدگی در سیستم کنترل: نیاز به سیستم کنترل پیچیدهتر برای مدیریت زمانبندی تغییر پمپها وجود دارد.
تعیین ساعت کاری برای پمپها با استفاده از روشهای Off Changing و Time Changing به عنوان راهکارهای موثر برای بهینهسازی عملکرد بوسترپمپها شناخته میشوند. این روشها نه تنها باعث کاهش استهلاک نامتعادل و افزایش عمر مفید پمپها میشوند، بلکه به کاهش هزینههای نگهداری و افزایش پایداری سیستم کمک میکنند.
در انتخاب بین این دو روش، باید نیازها و شرایط خاص هر پروژه را در نظر گرفت و بهترین راهکار را بر اساس آن انتخاب کرد. با توجه به مزایا و معایب هر دو روش، میتوان گفت که استفاده از این تکنیکها میتواند به بهبود کارایی و بهرهوری بوسترپمپها کمک کند و از مشکلات ناشی از استهلاک نامتعادل و نوسانات فشار جلوگیری کند.
در نهایت، انتخاب بین روش Off Changing و Time Changing بستگی به نیازهای خاص هر پروژه و قابلیتهای سیستم کنترل دارد.
بررسی ارور “خشک کار کردن”
در سیستمهای بوسترپمپ هوشمند، کنترل دقیق عملکرد پمپها و جلوگیری از مشکلات احتمالی از اهمیت بالایی برخوردار است. یکی از مشکلات شایع که ممکن است در این سیستمها رخ دهد، “خشک کار کردن” پمپها است.
“خشک کار کردن” به حالتی گفته میشود که پمپ در حال کار است ولی به دلیل نبود آب در سیستم یا بسته بودن مسیر، نمیتواند فشار مورد نظر را تامین کند. این وضعیت میتواند به دلایل مختلفی رخ دهد، از جمله:
- بسته بودن شیر در مسیر پمپ: اگر در مسیر پمپ شیری بسته باشد، پمپ نمیتواند آب را پمپاژ کند. این موضوع باعث میشود که پمپ با وجود کار کردن، نتواند فشار مورد نظر را تامین کند. در این حالت، سیستم هشدار داده و ارور “خشک کار کردن” را نمایش میدهد.
- نبود آب در منبع ورودی: اگر منبع آب ورودی به سیستم خالی باشد یا آب کافی نداشته باشد، پمپ قادر به پمپاژ آب نخواهد بود. این وضعیت نیز باعث ایجاد ارور “خشک کار کردن” میشود.
- نشت در سیستم: نشت آب در سیستم لولهکشی یا اتصالات میتواند باعث کاهش فشار و در نهایت خشک کار کردن پمپ شود.
کنترل هوشمند بوسترپمپ ها
برای جلوگیری از مشکلات مختلف از جمله خشک کار کردن و … و همچنین بهبود عملکرد سیستم بوسترپمپ، از سیستمهای کنترل هوشمند استفاده میشود. این سیستمها معمولاً به پورت RS485 مجهز هستند که امکان اتصال به سیستم مدیریت ساختمان (BMS) را فراهم میکند.
این ارتباط از طریق پروتکل Modbus انجام میشود که یک پروتکل ارتباطی صنعتی استاندارد برای انتقال دادهها بین دستگاهها است. با استفاده از این پروتکل، میتوان رجیسترهای مختلف سیستم بوسترپمپ را خواند و مقادیر آنها را مشاهده کرد.
برخی از مزایای این ارتباط عبارتند از:
– نظارت و مانیتورینگ مداوم: اتصال به BMS امکان نظارت مداوم بر عملکرد سیستم بوسترپمپ را فراهم میکند. این نظارت شامل مشاهده مقادیر فشار، جریان، دما و وضعیت کارکرد پمپها است.
– تشخیص زودهنگام مشکلات: با مانیتورینگ مداوم سیستم، مشکلات احتمالی مانند خشک کار کردن، نشت، یا بسته بودن شیرها به سرعت تشخیص داده میشوند و اقدامات لازم برای رفع آنها انجام میشود.
– بهینهسازی عملکرد: دادههای جمعآوری شده از سیستم بوسترپمپ میتوانند برای بهینهسازی عملکرد سیستم و کاهش مصرف انرژی مورد استفاده قرار گیرند.
تجهیزات داخلی و کاهش نیاز به تجهیزات خارجی
برخی از پمپهای هوشمند نیازی به کنترل فاز خارجی یا فلوتر خارجی ندارند و تمامی تجهیزات مورد نیاز برای کنترل و نظارت در داخل خود پمپ قرار داده شدهاند. این تجهیزات شامل سنسورها و مدارهای کنترلی است که عملکرد پمپ را به صورت مستقل مدیریت میکنند.
مزایای این طراحی عبارتند از:
- کاهش هزینهها: با استفاده از تجهیزات داخلی، نیاز به نصب و نگهداری تجهیزات خارجی کاهش مییابد که این امر باعث کاهش هزینههای کلی سیستم میشود.
- افزایش قابلیت اطمینان: یکپارچه بودن تجهیزات کنترلی در داخل پمپ باعث افزایش قابلیت اطمینان سیستم میشود، زیرا احتمال خرابی یا اختلال در ارتباط بین تجهیزات مختلف کاهش مییابد.
- سهولت نصب و راهاندازی: پمپهای مجهز به تجهیزات داخلی معمولاً نصب و راهاندازی سادهتری دارند، زیرا نیازی به کابلکشی و تنظیمات پیچیده برای تجهیزات خارجی نیست.
در سیستمهای بوسترپمپ هوشمند، ارور خشک کار کردن یکی از مشکلاتی است که باید به دقت مدیریت شود تا عملکرد سیستم بهینه و بدون اختلال باشد. استفاده از سیستمهای کنترل هوشمند با قابلیت اتصال به BMS از طریق پورت RS485 و پروتکل Modbus، امکان نظارت و مدیریت مداوم سیستم را فراهم میکند.
همچنین، استفاده از پمپهای مجهز به تجهیزات داخلی میتواند هزینهها را کاهش داده و قابلیت اطمینان سیستم را افزایش دهد. به این ترتیب، با بهرهگیری از این تکنولوژیها و روشهای مدیریت هوشمند، میتوان عملکرد بوسترپمپها را بهبود بخشید و از مشکلات ناشی از خشک کار کردن و سایر اختلالات جلوگیری کرد.
